ステンレス排水溝ピット

更新日:09/12/09

工場の打込み仕様のステンレス排水ピット枠

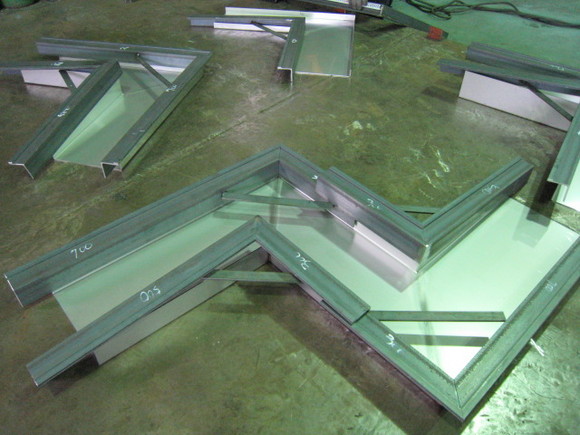

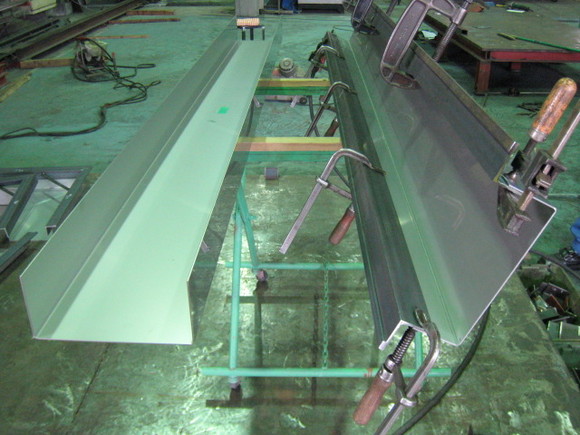

工場での製作中の排水ピットです。

排水溝自体はステンレスt=2.0 2B仕様ですが施工後のチェッカープレートの

蓋を敷くので枠の両側には溝蓋が外れないようにスチールアングル加工品を

取付けています。






施工時の位置出し等がスムーズになる様、コーナー部は工場での

一体製作です。

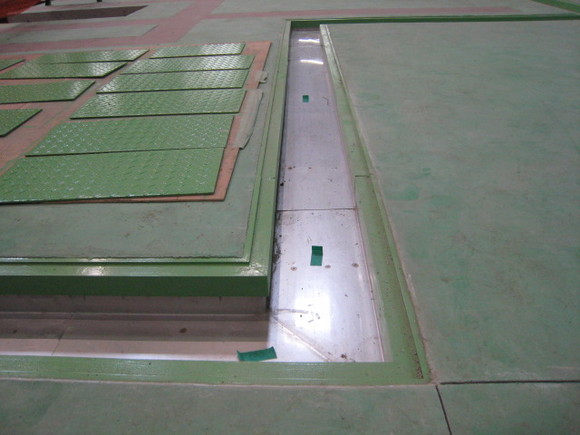

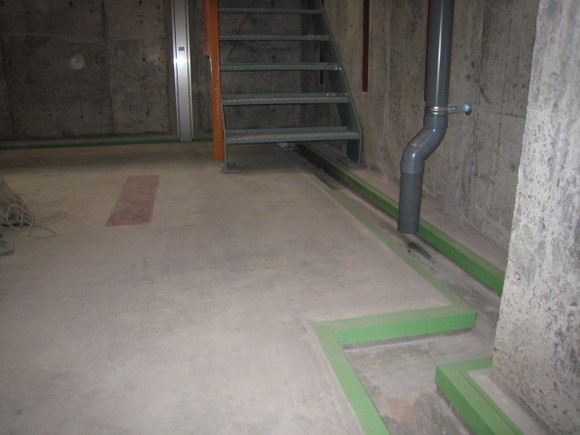

施工打込み後のステンレス排水ピットのコーナー部とストレート部です。

この上に写真左にあるチェッカープレートを敷き歩行可能となります♪

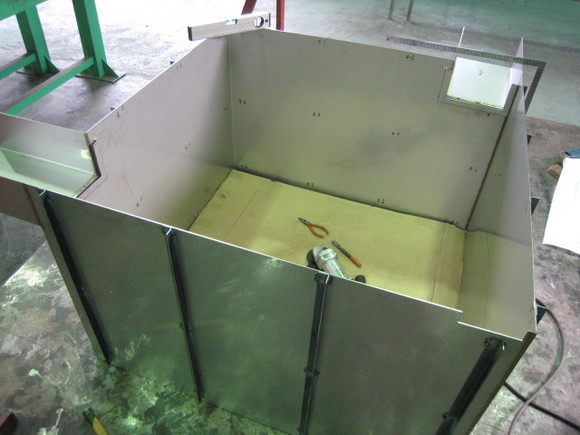

排水が溜まるステンレス集水枡の製作中の様子です。

これも打込み仕様の為、周囲はアングルで補強しています。

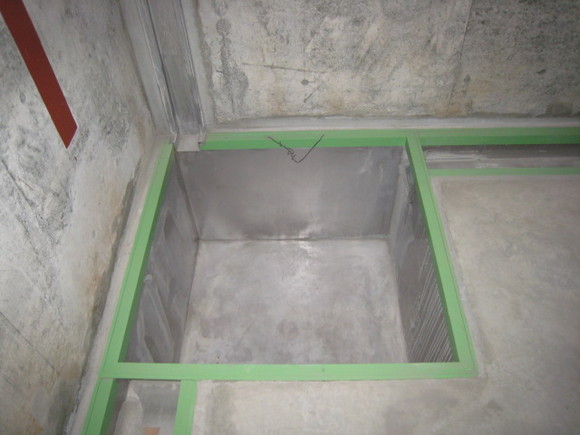

ステンレス集水枡の施工後の様子です♪

こうやって見ると製作から施工後の様子がよくわかりますネ。

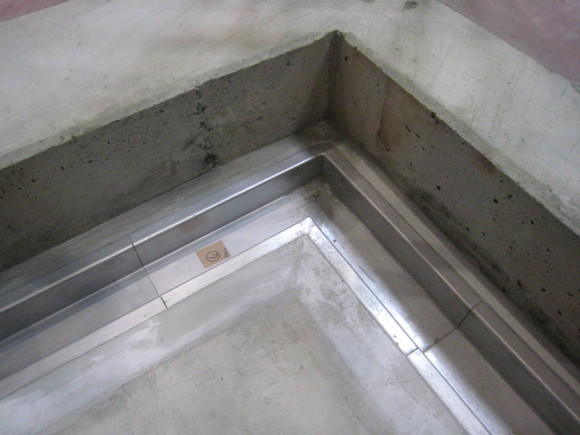

これも排水溝ですが施工後に蓋は敷かないタイプなのでステンレスt=2.0の2B材を

一体曲で製作し固定アンカーをつけた跡に施工します。








排水溝なので水上から水下にかけて若干の水勾配をつけて曲加工しています。

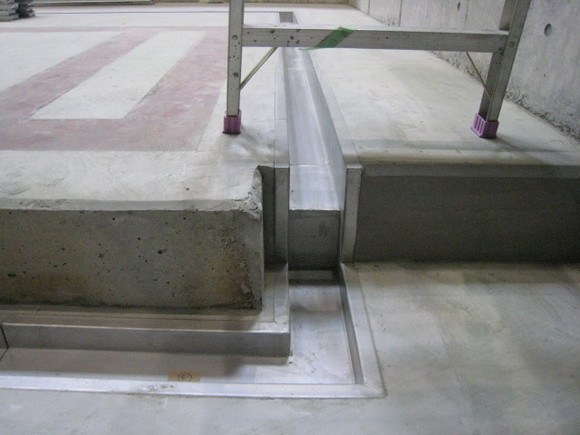

写真は水上から水下へ続くステンレス排水溝










サイズが合わない場合は...ORDER MADE
お気軽にオーダーメイド窓口でご依頼ください。

規格サイズにジャストサイズがない場合や特注サイズがご希望の場合は特注製作をもっとも得意!とし、即対応!の私たちにご相談ください。
お客様に合ったご提案をさせていただきます。
