今回製作させていただいた物は扉を回転させながら開閉する

ステンレス製のドアアームです。

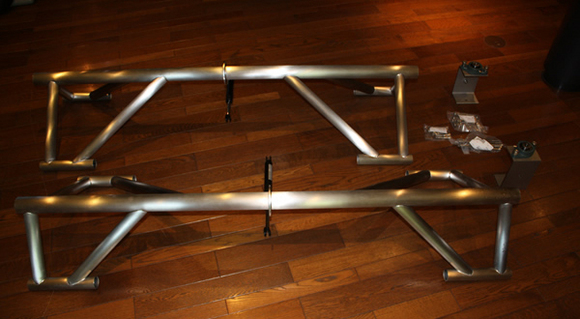

写真は伏せた状態で置いていますが実際の使用時には

垂直に立てた状態で使用します。

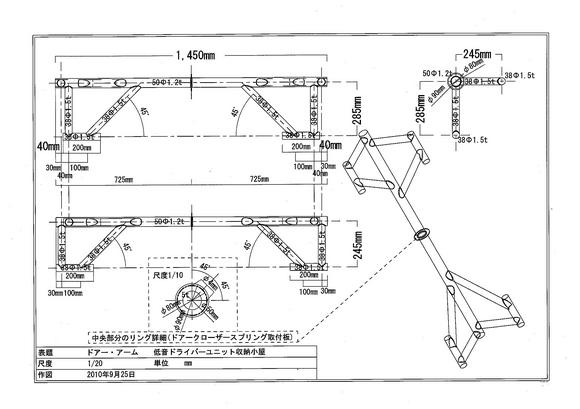

頂いた図面はこのように、私たち製作側にとってもとても分かりやすいものを

送っていただきました。

使用メンバーはメインの支柱がステンレスパイプヘアラインのφ５０、

上下直角方向に持ち出しをφ３８、厚みは当初t=1.5程度でしたが

アルゴン溶接による歪を少しでも軽減したいと思い

t=2.0を使用させていただきました。

 今回、製作のご依頼いただきましたのは神奈川県のO様でＣＡＤ図面のほかに

３Ｄでの動画の資料等もお送り頂き、製品自体がどのような動きをして

どのように納まるのか大変わかりやすく製作スタッフも重要ポイントは

すぐに理解できました＾＾

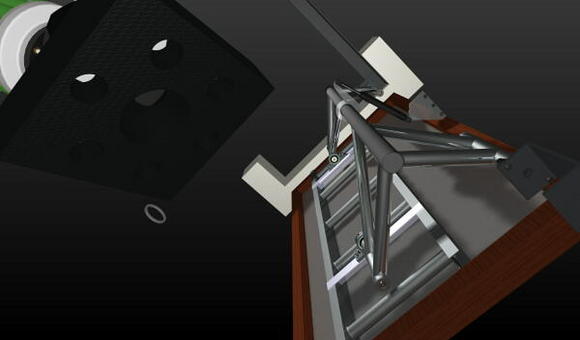

下の3Dは製作させていただいたドアアームを真上方向から

見たところでドアアームが時計方向に回転しながらドアが

開閉する様子が動画でよく分かりました♪

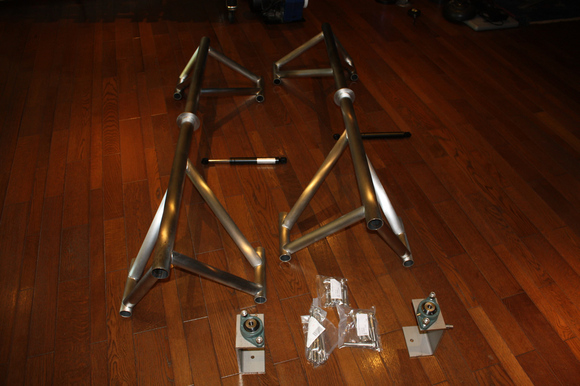

この写真もドアアームを伏せた状態です。

製作途中の工場での写真を撮り忘れでおりまして作業の模様が

掲載できず残念でしたが、ご注文頂きましたＯ様には、

いろいろとご配慮頂き感謝いたしておます。

改めまして今回のご注文ありがとうございました。
