イラストから製作しました2023/02/08

お客様から「住宅の外壁にすだれを掲揚出来るようにしたいと考えており、


そのロープの固定用に使いたい」とご相談を頂きました。イメージとしては

オーニングなどの固定用のかぎ状金具を大きくしたものとの事でした。

イラストも送って頂きました。




8-3 (1).jpg




外壁に弊社のHOSERUNO‐40Sを設置し、そこにロープを通しておき、ロープ

にすだれを括り付け、ロープを手繰ってすだれを掲揚し、外壁に設置したかぎ

状の固定具にロープを結びつけて固定する、といった手順を想定されていました。






8-3 (3).jpg


まずイラストをもとに、下記のように図面を書きました。これをお客様に見て頂き、承認

していただけたら制作していきます。









8-3 (2).jpg




オールステンレスで製作しました。

曲げるには寸法が短いので、角度切りしてフル溶接しました。レーザー加工品も使用

しています。

出来上がった物が下の写真になります。最後にマイトスケーラーで焼けを取ったら完

成です。












ステンレス アングル金物2023/01/31


今回製作した製品はSUS304アングルの未研材を加工して製作を行いました。

アングルの角度切りの連続でした。

なかでも加工が難しかったが補強パーツになる所のアングルです。

CADで切り欠き位置の寸法を追い出し、アングルにマジックでラインを引き、

切断砥石で引いたラインの上を真っすぐ切り込みを入れていき

取り付くアングルにぴったり合うように切り欠き加工を行いました、

アングルどうしに隙間が空かないようにグラインダーで削り、微調整を行いました。

しっかり角度を出して、隙間を無くさないと本溶接時に歪んでコーナーの直角が出なくなるからです。


本体自体の補強アングルですが、組み込み溶接時には直角をしっかり出すための補強の役目もしてくれるのでとても重要です!!

本溶接後は各コーナーの直角を確認し、図面の寸法通りにしていきます。

最後にJ曲げの丸棒を溶接して、仕上げに表面の溶接部のビードカットを行い完成です!

アングルの内側の溶接が結構狭くて大変でした。。(笑)


ガラ入れを製作しました2022/12/08

SUSの角パイプとワイヤーメッシュで、石のガラ入れを製作しました。


外枠のフレームは歪まないように注意しながら溶接しました。



歪むと直すのが大変なので・・・。








フレームは歪むことなくすんなり出来ました。


それよりもワイヤーメッシュが大変でした。


まず内側に入るようにするので、カットした後にグラインダーで何回か削りながら


調整しました。それと底面と側面の位置を合わせるのと、側面同士の位置を合わせ


るがとても大変でした。
















溶接よりも他の加工のほうが大変な製品でした。

水位計点検架台2022/12/02

今回はステンレスのチャンネル材を使用し、点検架台を製作しました。

材質はナンバー1の未研材です。

自社の高速カッターで切断加工を行い、各パーツを角度切りしました。

切断作業ではカット最中に刃が斜めに流れてしまい真っすぐ切れない事があるので慎重に切断面をチェックしながらカットを終えました。

カットを終えたら、ボール盤で図面の指示通りの位置に穴あけ加工を行っていきます。

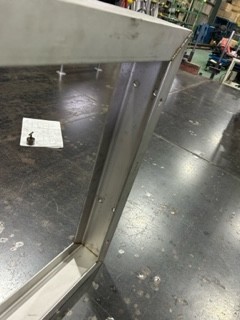

写真はカット・穴あけ加工を終えて仮組に入っています。

次に枠状に組んだ間に指定されたピッチで補強用のチャンネルを仮組していきます。

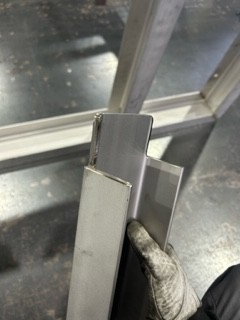

チャンネルの溝部に入る為、溝の深さに合わせて切り欠き加工をグラインダーで微調整しながらおこないました。

補強パーツを仮組したらここで先に枠を本溶接してしまいます。

後に、エキスパンドが上に載ってくるので先に各溶接箇所を先に溶接して、ビードカット作業をしておかなければいけません。

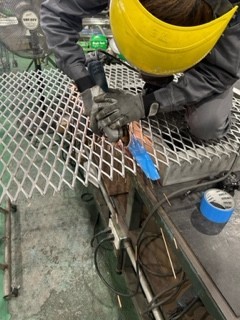

ビードカット作業が終わったら、枠のサイズに合わせ写真のようにエキスパンドのカット作業を行います。

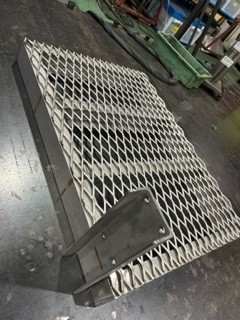

カットが終わったエキスパンドのバリ取りをして枠に溶接して完成です。

架台系は組み上がると殆どが重量が重たいので移動も一苦労です。。。

サイズの大きい物ほど出来上がった時の達成感も大きい気がします!(笑)

こういった架台関係のオーダー製品も製作しております!

お見積りの方も同時にお待ちしております。

お気軽にお問い合わせ下さい!(^^)/

新商品【壁付きラック】2022/10/21




ご報告が遅くなりましたが、新商品の壁付きラック RK-02Wが発売になりました!

実はこちらも社員間の投票で選ばれて商品化した第2号です。




第1号の「ステンレス傘掛け」に続いて、製品仕様をはじめ取付方法や、

説明書の準備、商品写真、HP等々・・・さらに入念に下準備をし、

万全の状態で製品化できたと思います。



今までの規格品とは少しテイストの異なった製品ができたと思いますので

いろんな場所に採用されて活躍してくれれば嬉しいです。

オーダーの手桶・柄杓置き2022/10/04

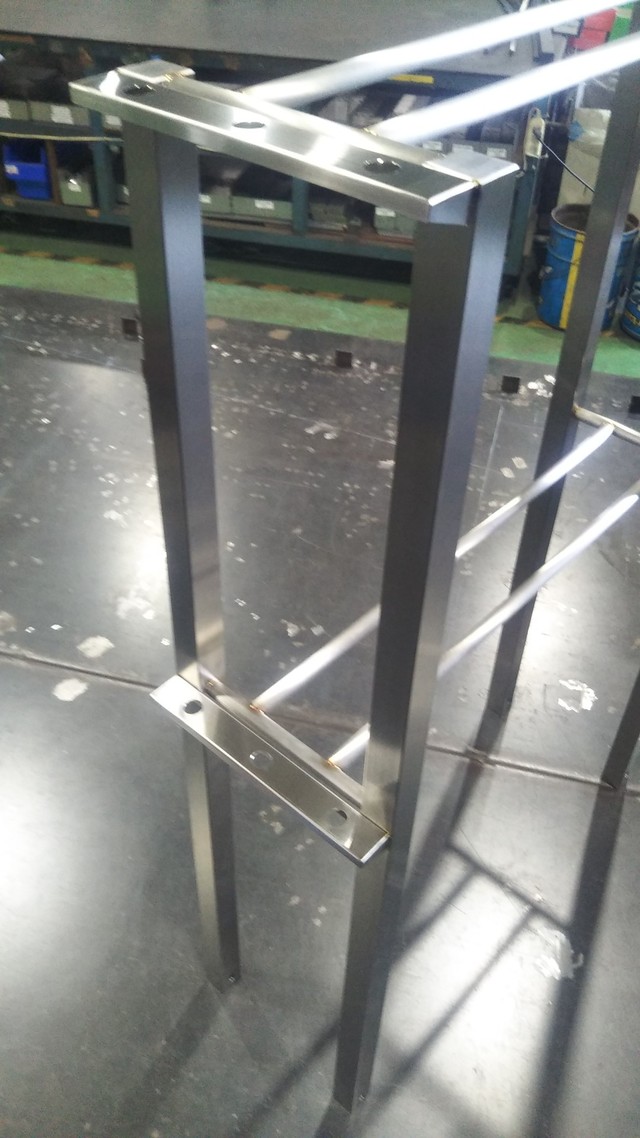

オールステンレスで手桶・柄杓置きを製作しました。

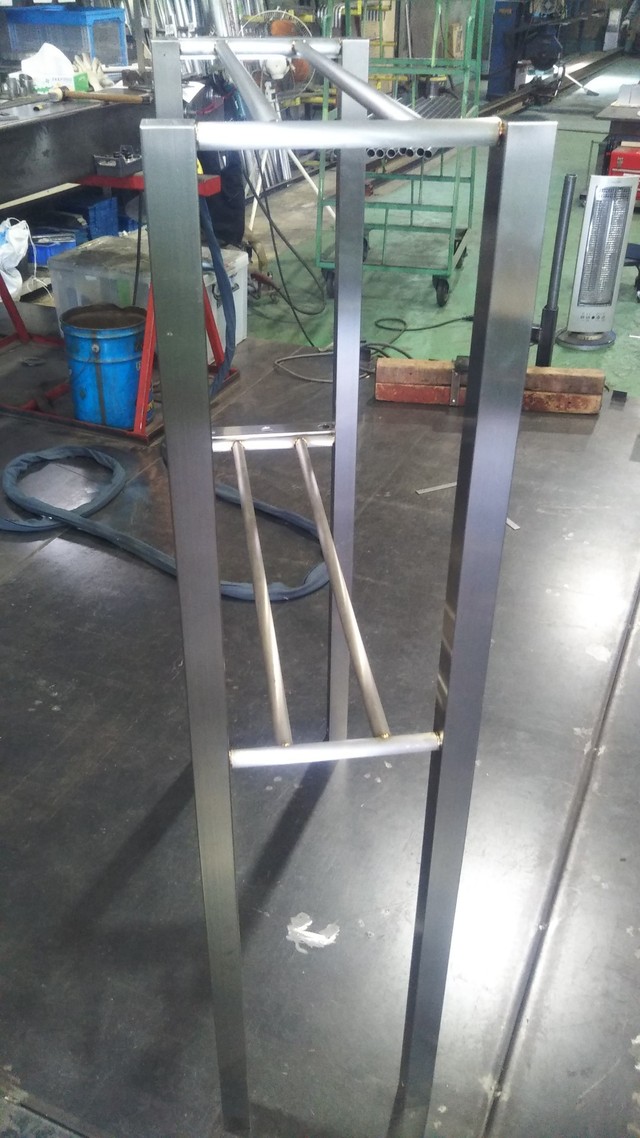

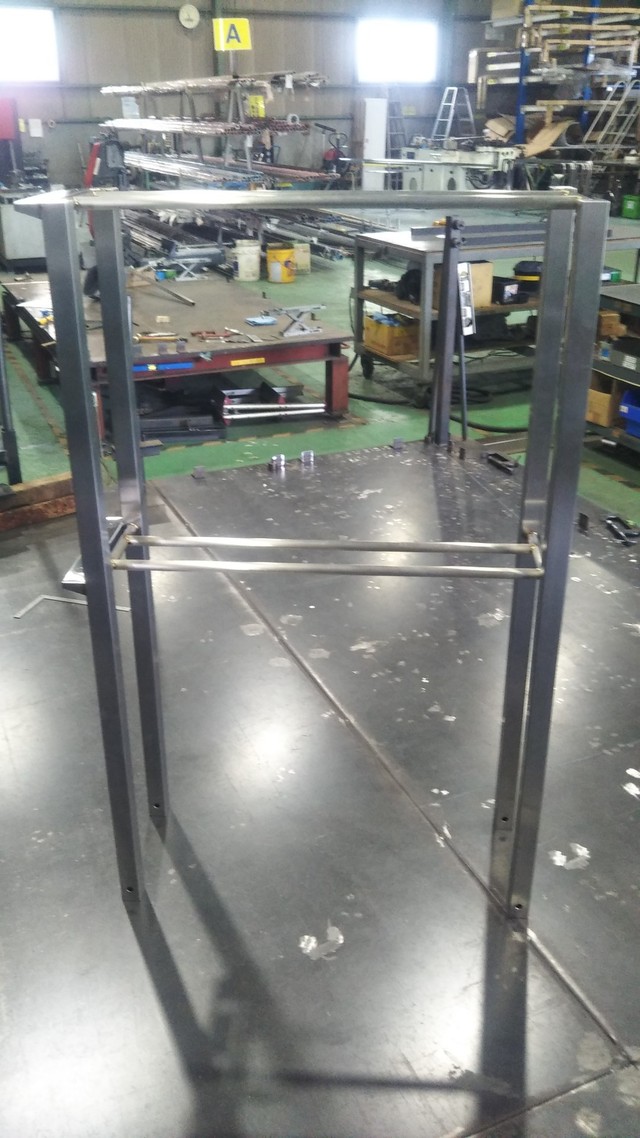

支柱と外枠になる所は角パイプを、手桶をおく所には


丸パイプを使用しています。











柄杓を置く所は曲げ加工をしたものを使用しています。











支柱の下の所には抜け止め用の穴をあけました。


オールステンレスなので、見た目も綺麗で、


長持ちしますね。










他にもオーダーで様々なデザインやサイズで製作出来ます。



















ステンレス鏡面防護柵2022/09/17

今回はオーダーメイドでステンレス鏡面防護柵を製作しました!

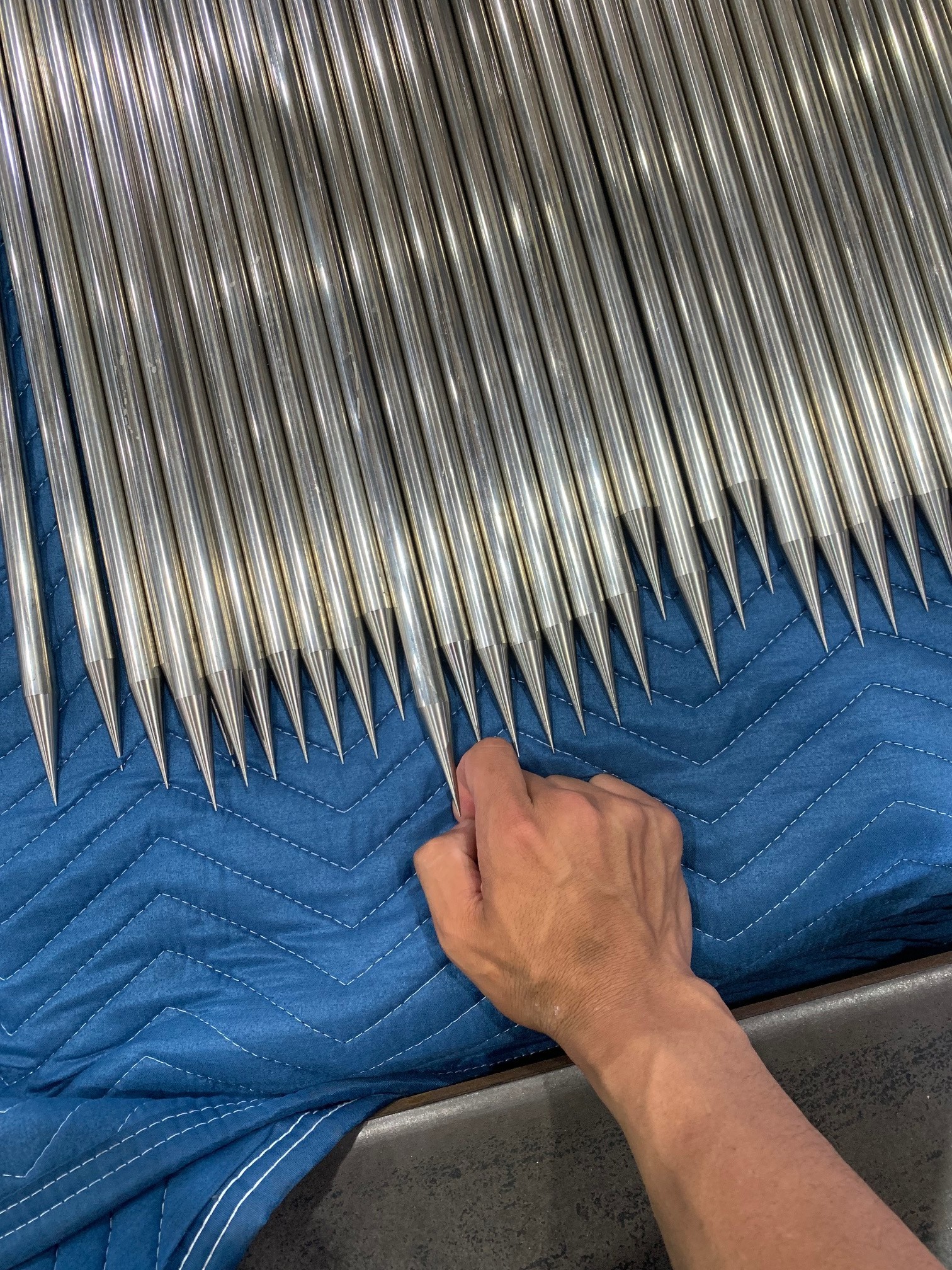

機械加工で丸棒の先端を剣山のように尖らせました。

見るからに突き刺さりそうで恐怖を感じます。。(笑)



鏡面フラットバーに取付用の穴あけ加工を行い、下の写真のように指定されたピッチで丸棒を仮付けしました。

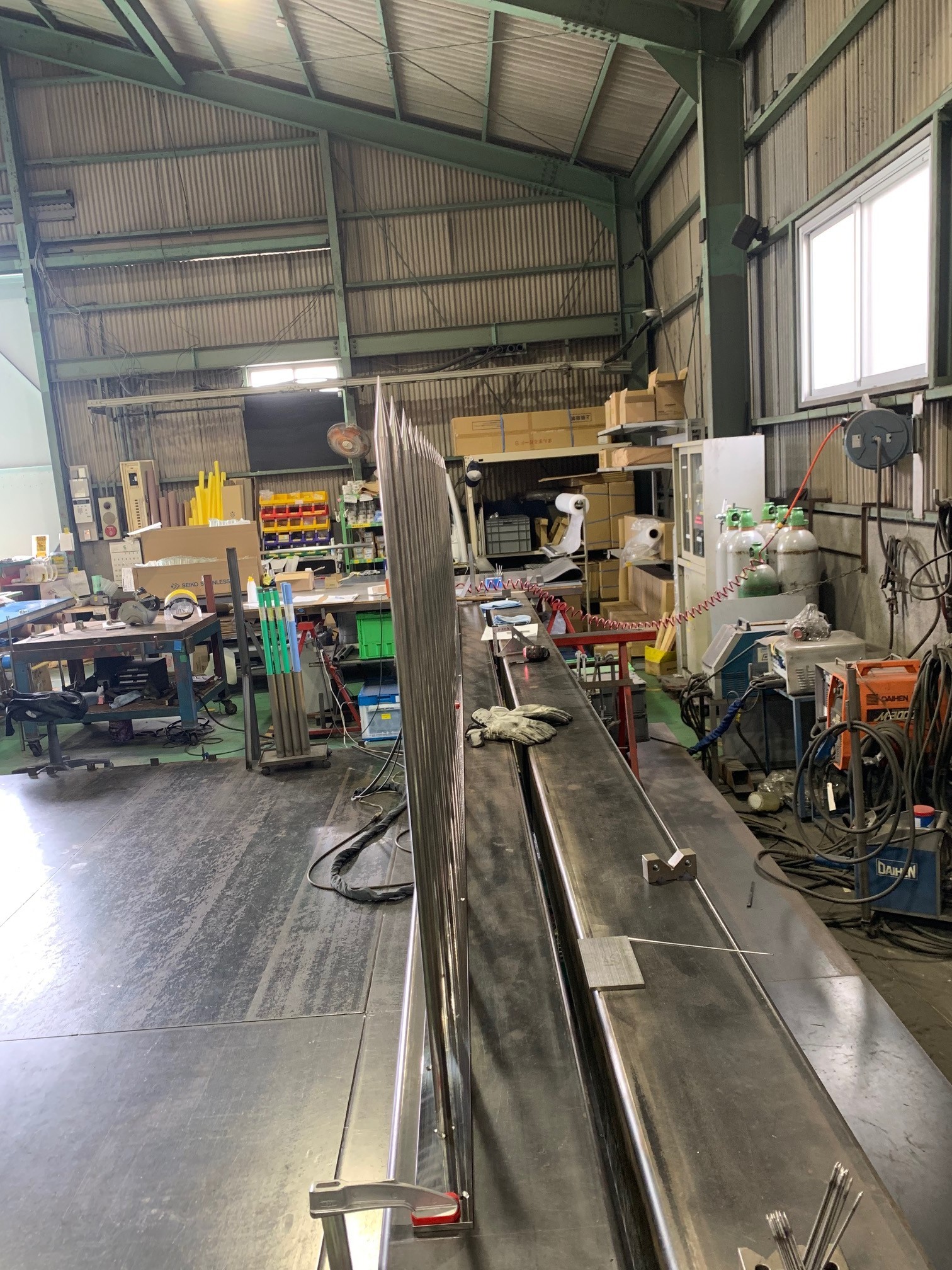

仮付け後は、通りを目で見てバラバラになってないか確認して本溶接を掛けました!





一本一本をフル溶接したので、フラットバーが熱で反ってしまいます。

ある程度までは反り返りを直します。

それより大変だったのが溶接後の丸棒の縦横の垂直直しです。(笑)

なかなか思った方向に直しづらくて苦戦しました(-_-;)







完成してみると、まるで映画にでも出てきそうなお城の防護柵に見えてきますね(^^)/

先端の鋭さにはただただ恐怖です(笑)

治具を製作してみました2022/08/26

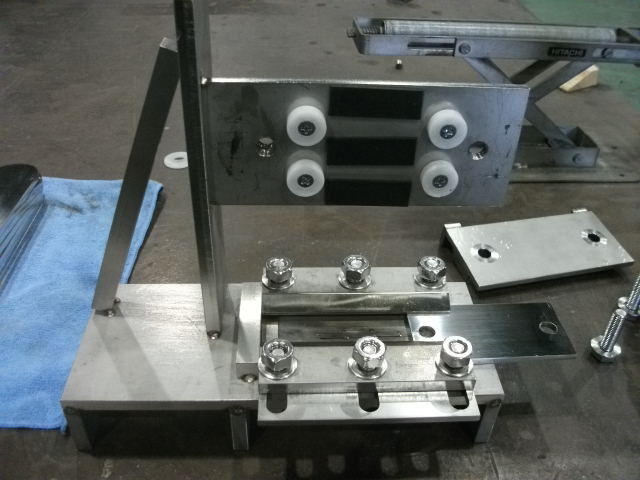

HOSERUNO20S,40Sブラケット製作用の治具を作ってみました。


傷対策として樹脂ベアリングとゴムを貼っています。


さらに、逆歪みをとるために真ん中に薄い板もつけています。

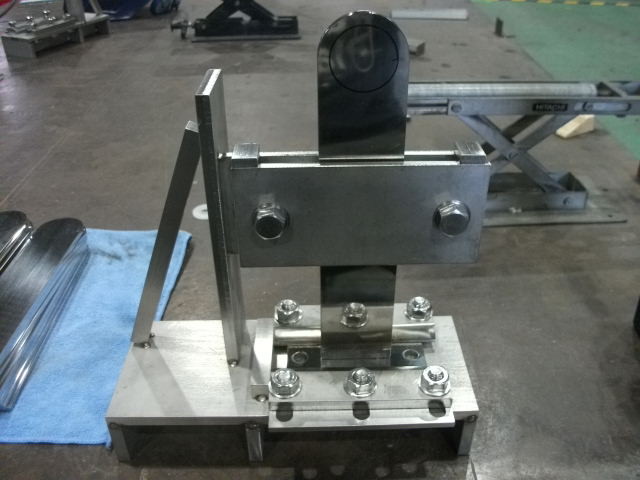

こんな感じでセットして溶接していきます。


以前は位置合わせのために、ベースプレートに罫書きをしていましたが、


その必要が無くなり、位置ズレ防止にもなります。









治具を使用する最大のメリットとしては、歪みとりの必要が無くなることです。

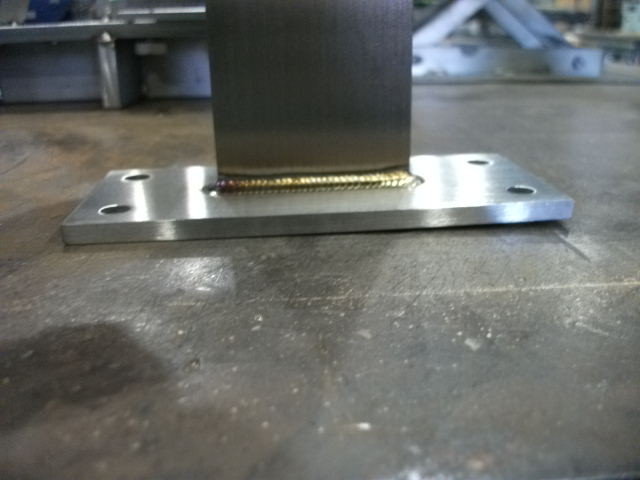

歪みとりのためにTIGで裏側を炙っていたのですが、下の写真のように必ず1回でとれると


は限らないので、1個ずつ確認してもう1回あぶらないといけません。非常に手間です。








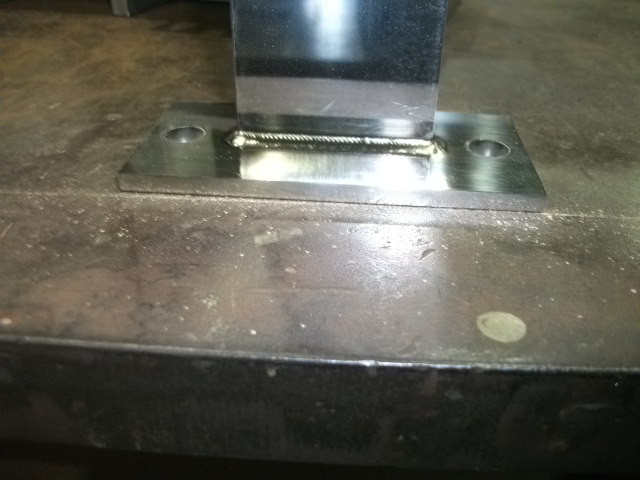

治具を使用することで、何もしなくても真っ直ぐです。


セットする手間もありますが、TIGで炙るより断然楽で速いです。











メリットとして忘れてはならないことがもう一つ、アームの角度を気にする必要が


無くなりました。


これからも色々考え工夫して、どんどんレベルアップしていこうと思います。

住友林業様の「建材マンスリー 2022年7月号」に掲載されました2022/07/26



住友林業様が毎月発行されている業界情報誌「建材マンスリー2022年7月号」

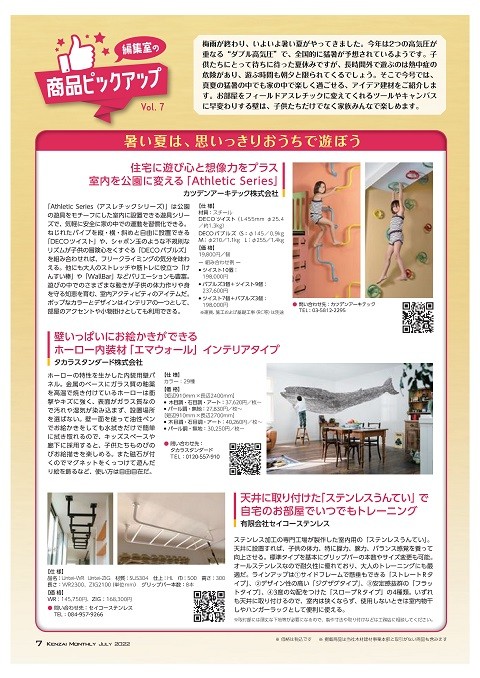

弊社製品の「ステンレスうんてい」が掲載されました。




創刊50周年を越える歴史ある業界情報誌に掲載頂き光栄です。
